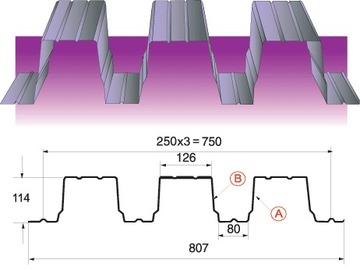

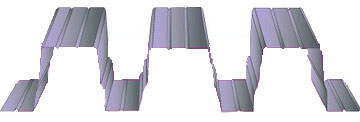

Профнастил H114 благодаря своим техническим характеристикам, является самым прочным видам настила соответствующим ГОСТ 24045-94. Он выдерживает значительные нагрузки, используется при устройстве монолитных перекрытий как не снимаемая опалубка. При использовании в качестве кровельного материала шаг несущей обрешетки должен быть не более 6 метров. Габаритные размеры профнастила H114 - полная ширина 807 мм, рабочая ширина 750 мм. Высота гофры 114 мм, при прокате используется оцинкованная сталь шириной 1400 мм и толщиной от 0,65 мм до 1 мм.
Требования к исходным материалам: Профилированные листы без лакокрасочных покрытий должны изготавливаться из тонколистового холоднокатаного проката с цинковым покрытием по ГОСТ 14918. Профилированные листы с лакокрасочными покрытиями должны изготавливаться из проката с защитно-декоративным лакокрасочным покрытием для строительных конструкций по ГОСТ 30246.
Требования к геометрической точности На поверхности цинкового, лакокрасочного покрытий допускаются потертости, риски, следы формообразующих валков, не нарушающие сплошность покрытия. Предельные отклонения размеров полученных профилированных листов не должны превышать:
по высоте, мм ± 1,5 по ширине, мм ± 8,0; по длине, мм ± 10,0;
Размеры шага, ширины, радиусов кривизны и глубины гофров,толщины металла в местах изгибов на готовых профилированных листах не контролируются. Серповидность профилированных листов не должна превышать: 1 мм на 1м длины при длине профилей до 6м., 1,5 мм на 1м длины – при длине профилей более 6 метров. Волнистость на плоских участках профилированных листов не должна превышать 1,5 мм,а на отгибах крайних полок (замках) 3 мм. Косина резов профилированных листов не должна выводить длину листов за номинальный размер и предельное отклонение по длине.
