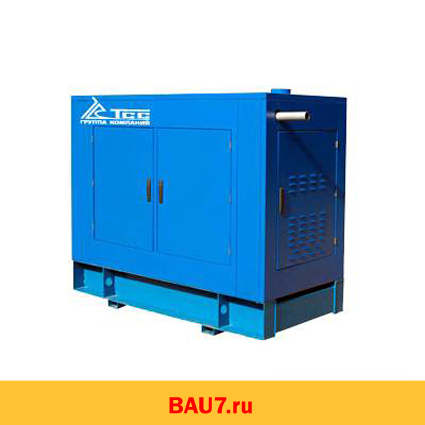

Дизельный электрогенератор ТСС АД-30С-Т400-2РПМ1, в кожухе, автозапуск (серия"Славянка")
Характеристики
Производитель
ТСС
Производитель
Россия
Описание
Дизельный электрогенератор, мощность генератора 41 кВА, напряжение 400 В, сила тока 60 А, топливный бак 200 л, расход топлива 75% 6,9 л/ч, уровень шума 78 дБ, модель двигателя Д-246.1, мощность 46 / 42 кВт, рабочий объем двигателя 4,75 л, бесщеточный синхронный генератор, выходное напряжение 230 / 400 В, автозапуск, электростартер, вес 1192 кг, в кожухе, подогрев охлаждающей жидкости.
Двигатель ДГУ сделана на базе дизельного четырехцилиндрового двигателя Д-246.1 Минского моторного завода. Данный двигатель отличается простотой эксплуатации, экономичностью, хорошей ремонтопригодностью, имеет упрощенный доступ к агрегатам и узлам.
Генератор В качестве силового генератора переменного тока используется синхронный бесконтактный одноопорный самовозбуждающийся генератор фирмы Engga, который отличается простотой и надежностью.
Рама Рама оригинальной конструкции, разработанная компанией ТСС, отличается целым рядом преимуществ: - большой запас прочности благодаря использованию толстостенного металла; - удобство транспортировки благодаря строповочным отверстиям и пазам под вилы погрузчика; - интегрированный съемный топливный бак емкостью 200 л; - высококачественная порошковая окраска в синий цвет; - значительно снижающие уровень вибрации виброопоры в местах крепления ДГУ.
Автоматика управления Щиты управления электростанций серии «Славянка» производятся ГК ТСС, на базе импортного контроллера BE-42 - микропроцессорного устройства, которое обеспечивает полный контроль основных параметров двигателя и генератора. Информация о состоянии генераторного агрегата выводится на дисплей на русском языке и на мнемосхему на лицевой панели. Щит управления обеспечивает выполнение функций аварийно-предупредительной сигнализации, автоматической защиты и автоматического управления установкой. По желанию заказчика ГК ТСС изготавливает щиты управления электростанции по 2-й степени автоматизации, позволяющие произвести: - автоматический запуск дизельгенератора и подключение нагрузки при отключении напряжения основной питающей сети или при отклонении его величины за пределы, заданные программируемыми установками; - автоматический возврат к питанию нагрузки от сети при восстановлении ее параметров с остановом АД.
Преимущества - низкая стоимость эксплуатационных расходов; - повышенный срок эксплуатации; - удобство в обслуживании и ремонте (сокращенное время ТО-1 и ТО-2); - возможность подключения системы автоматического запуска; - доступность запасных частей; - широкий спектр вариантов устройства автоматики; - возможность изготовления под конкретный заказ; - выбор видов исполнения: капот, шасси, контейнер.
Технические характеристики:
Генераторная установка
Номинальная мощность 30 кВт / 38 кВА Максимальная мощность 33 кВт / 41 кВА Напряжение 400 В Сила тока 60 А Частота 50 Гц Емкость топливного бака / расход топлива 75% 200 л / 6,9 л/ч Уровень шума 78 дБ Система запуска Элетростартер Габаритные размеры 2000 х 940 х 1660 мм Масса без заправки 1050 кг
Двигатель
Модель двигателя Д-246.1 Мощность двигателя (максимальная / номинальная) 46 / 42 кВт Количество цилиндров 4 Рабочий объем двигателя 4,75 л Диаметр цилиндра / ход поршня 110 х 125 мм Скорость вращения коленчатого вала 1500 об/мин Система охлаждения жидкостная Система подачи воздуха без турбонадува Класс двигателя / тип регулятора частоты оборота двигателя класс 1 / механический Топливо дизельное Емкость масляного картера 12 л Объем охлаждающей жидкости (двигатель + радиатор) 18 л
Генератор переменного тока
Тип генератора бесщеточный синхронный с самовозбуждением Выходное напряжение 230 / 400 В Выходная частота 50 Гц Класс изоляции H Степень защиты IP 23 Коэффициент мощности 0,8 Cos φ Регулятор напряжения электронный
Габаритные размеры и вес
Размеры 2200 x 1060 x 1830 мм Вес 1192 кг
Комплект поставки:
Рама с интегрированным топливным баком
Базовый электроагрегат (дизельный двигатель в сопряжении с силовым генератором)
Шкаф управления (автоматический пуск)
Система выхлопа отработанных газов
Комплект аккумуляторных батарей
Электрическая система подогрева охлаждающей жидкости
Зарядное устройство аккумуляторных батарей от электросети
